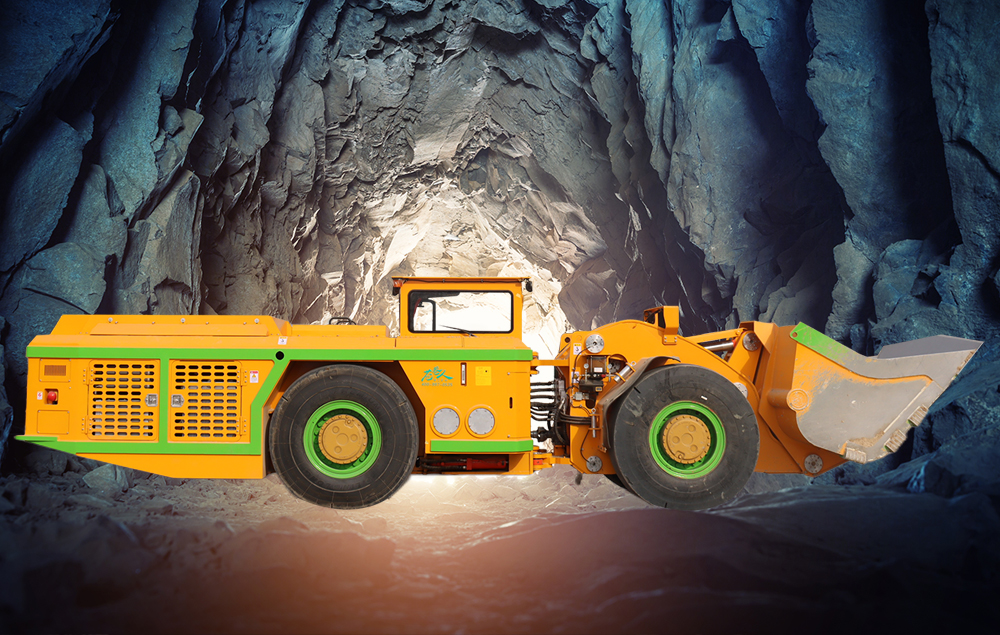

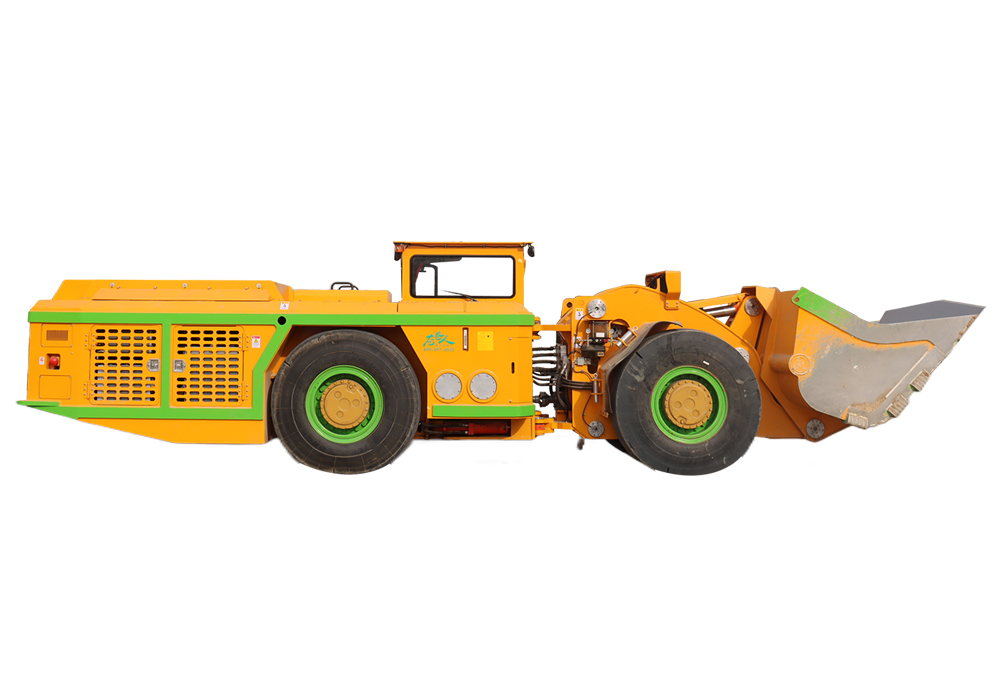

WJL-7地下电池动力铲运机专为国内外中、小型地下非煤矿山设计，采用磷酸铁锂电池，开关磁阻电机，配置标准斗容3m³, 额定载重7吨，适配巷道最佳尺寸(宽*高)≥3.5米*3.5m。
● 双开关磁阻电机，动力强劲，高效节能。
● 磷酸铁锂电池，实时监控，安全性高。
● 井下工作零排放，低噪音，环保。
● 电机直驱变速箱，传动效率高。
● 封闭驾驶室，冷暖空调，通过FOPS&ROPS认证。
● 整车电控集成操纵系统，多媒体大屏。
生产能力
行驶载重 | 7000 kg |
牵引力 | ≥120kN |
铲取力，收斗 | ≥100kN |
标准铲斗 | 3 m3 |
最大爬坡 | 25% |
设备尺寸
外形尺寸 | 9600x2000x2250 |
卸载高度 | 1800 mm |
转向角 | 40° |
转弯半径 | 6100 mm外/3100 mm内 |
前后向行驶速度(水平/满载)
最大行驶速度 | 25 km/h |
空载重量
整车重量 | 22 500 kg |
前桥载荷 | 7 500 kg |
后桥载荷 | 15 000kg |
电池
动力电池 | 磷酸铁锂 |
额定能量 | 282 KWh |
额定电压 | 614 V |
额定容量 | ≥460 Ah |
防护等级 | IP67 |
冷却方式 | 液冷 |
电机
行走电机 |
| 油泵电机 |
|
额定功率 | 100 kW | 额定功率 | 90 kW |
冷却方式 | 液冷 | 冷却方式 | 液冷 |
防护等级 | IP67 | 防护等级 | IP67 |
车桥
驱动桥 | DANA 16D |
轮胎
轮胎型号 | 17.5-25S |
轮辋 | 14.00 |
